倒裝LED芯片的制作工藝
倒裝LED圓片制程工藝
倒裝芯片與正裝芯片的圓片制作過程大致相同，都需要在外延層上進行刻蝕，露出下層的N型GaN；然后在P和N極上分別制作出歐姆接觸電極，再在芯片表面制作鈍化保護層，最后制作焊接用的金屬焊盤，其制作流程如圖5所示。

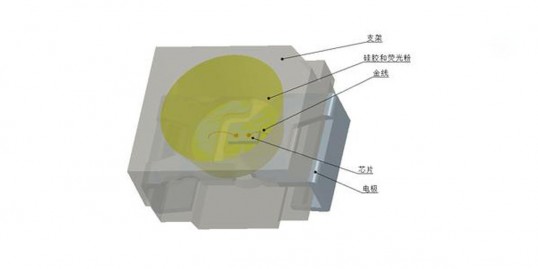

與正裝芯片相比，倒裝芯片需要制作成電極朝下的結構。這種特殊的結構，使得倒裝芯片在一些工藝步驟上有特殊的需求，如歐姆接觸層必須具有高反射率，使得射向芯片電極表面的光能夠盡量多的反射回藍寶石的一面，以保證良好的出光效率。
倒裝芯片的版圖也需要根據電流的均勻分布，做最優化的設計。由于圓片制作工藝中，GaN刻蝕（Mesa刻蝕）、N型接觸層制作、鈍化層制作、焊接金屬PAD制作都與正裝芯片基本相同，這里就不詳細講述了，下面重點針對倒裝芯片特殊工藝進行簡單的說明。
在LED芯片的制作過程中，歐姆接觸層的工藝是芯片生產的核心，對倒裝芯片來說尤為重要。歐姆接觸層既有傳統的肩負起電性連接的功能，也作為反光層的作用，如圖9所示。
在P型歐姆接觸層的制作工藝中，要選擇合適的歐姆接觸材料，既要保證與P型GaN接觸電阻要小，又要保證超高的反射率。此外，金屬層厚度和退火工藝對歐姆接觸特性和反射率的影響非常大，此工藝至關重要，其關系到整個LED的光效、電壓等重要技術參數，是倒裝LED芯片工藝中最重要的一環。
目前這層歐姆接觸層一般都是用銀（Ag）或者銀的合金材料來制作，在合適的工藝條件下，可以獲得穩定的高性能的歐姆接觸，同時能夠保證歐姆接觸層的反射率超過95%。
倒裝LED芯片后段制程
與正裝LED芯片一樣，圓片工藝制程后，還包括芯片后段的工藝制程，其工藝流程如圖7所示，主要包括研磨、拋光、切割、劈裂、測試和分類等工序。這里工序中，唯一有不同的是測試工序，其它工序基本與正裝芯片完全相同，這里不再贅述。
倒裝芯片由于出光面與電極面在不同方向，因此在切割后的芯片點測時，探針在LED正面電極上扎針測量時，LED的光是從背面發出。要測試LED的光特性（波長、亮度、半波寬等），必須從探針臺的下面收光。
因此倒裝芯片的點測機臺與正裝點測機臺不同，測光裝置（探頭或積分球）必須放在探針和芯片的下面，而且芯片的載臺必須是透光的，才能對光特性進行測試。
所以，倒裝芯片的點測機臺需要特殊制造或改造。
